智能地暖設計軟件免費版是一款新的高智能化的地暖繪圖、計算工具，軟件以各房間至分集水器之間的繪制、修剪調整、各環路平衡及統計標注方面為重點，力求更加先進、智能化、更快的操作方式，讓您從繁雜瑣碎的重復勞動中解脫出來，提高工作效率，避免重復勞動，創造更多的價值。

智能地暖設計軟件安裝步驟

在本站下載安裝包后，點擊運行，點擊我同意

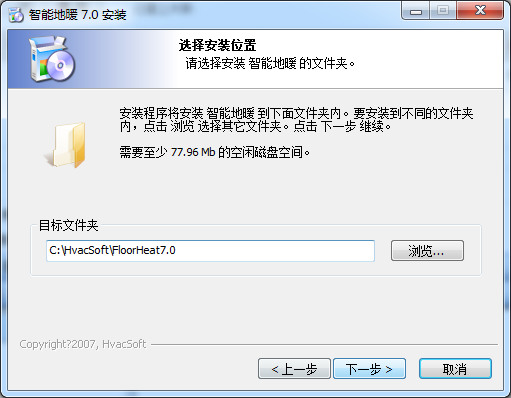

選擇安裝位置，點擊下一步

稍等片刻，即可完成安裝

使用方法

　　本軟件繪制盤管具體流程為：

　　1.先確定分集水器位置，然后根據設計條件、業主要求等因素，確定各房間盤管間距、及盤管環路數。

　　2.隨即開始用矩形盤管或異形盤管命令布置房間內盤管，然后根據戶型圖，采用用手繪盤管，或兩點生管、兩線生管、間距生管等合適的自動生成盤管命令，充分利用原來墻線位置或已有盤管，快速自動繪制出過道、門廳等中間區域。期間，可以隨時用查看長度命令，查看當前環路盤管長度，便于控制環路管長平衡，進行調整。

　　3.大部分區域都布置好管線后，就可以用自動修剪、批量連接等命令，把各環路盤管都連接完好。連接完畢，檢查圖紙，確保無虛連接、或重線情況。可以采用查看長度命令檢查各環路是否連接完整。

　　4.各環路連接無誤后，使用變多段線命令，一步框選把所有盤管變?yōu)槎喽尉€格式，根據需要可以自動區分各環路顏色。再用倒圓角命令，統一把所有盤管批量倒成圓角。變?yōu)槎喽尉€后，就可以使用總體預覽命令，總體查看各環路長度、管長平衡情況，并有警告提示。

　　5.最后，調用標注命令，批量標注即可。注意：繪制盤管后，一定要先用變多段線命令，轉為多段線格式后，再進行區分顏色、倒圓角、標注。

　　◆提示：

　　1、本軟件操作的直線或多段線必須在所設定地暖圖層中方可，便于控制。默認圖層為“HH_FloorPipe”。如果已有一些其他軟件繪制的地暖管，用識別盤管命令，把圖層更改一致即可進行連接等命令操作。

　　2、命令行中，末尾尖括號中的值，表示是當前默認值，直接空格或回車即可使用當前默認值。該值自動記憶上次輸入值，避免每次重復輸入。如果是“返回”，則表示直接確認的話，返回到該命令的上一步或初始入口處。

　　3、命令行中，中括號中的提示表示按下相應字母，會轉而執行對應的操作。

　　4、如沒有特殊說明，執行命令中，按Escape或空格,直接退出該命令。

　　5、大部分命令都支持連續操作，比如“自動批量修剪”，可以連續把所有適合該命令的管線都修剪連接完畢，再進行其他連接等操作。以提高效率。
